Projectoverzicht

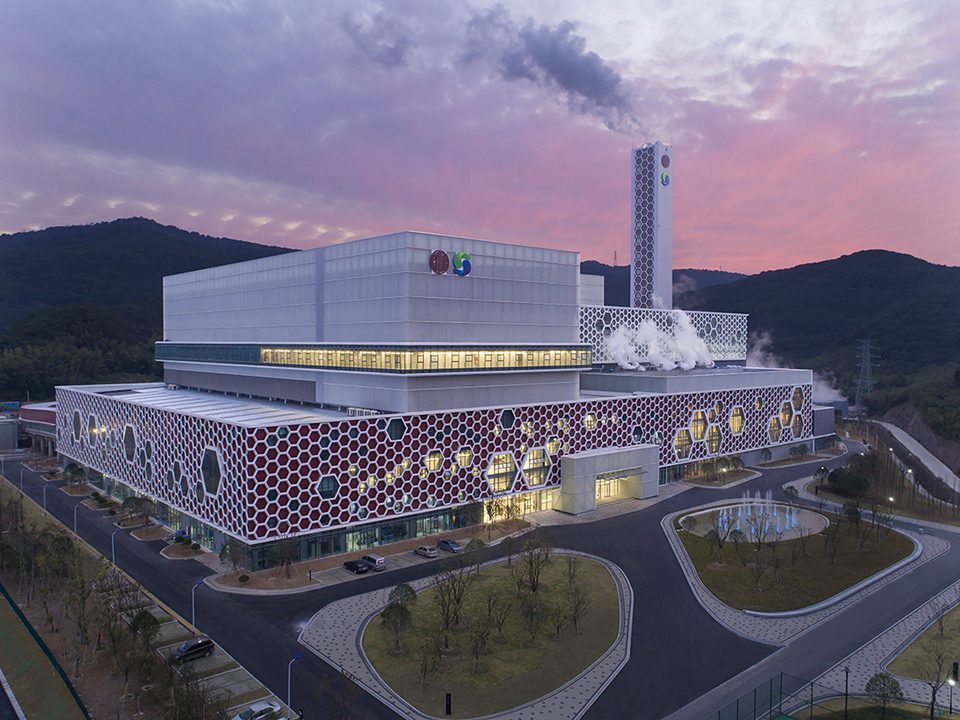

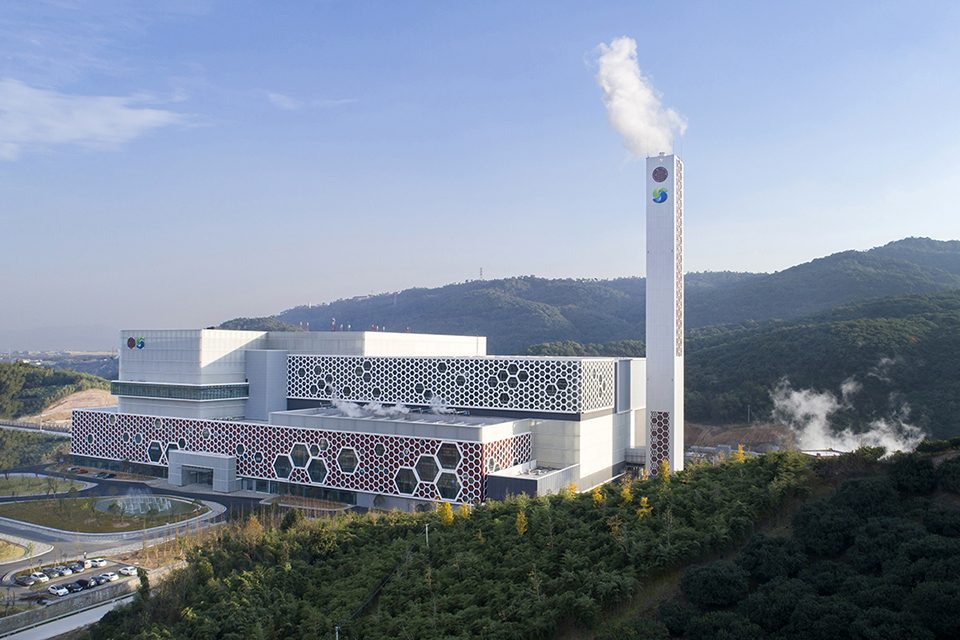

De afvalverbrandingsinstallatie Ningbo Yinzhou bevindt zich in het industriepark voor milieubescherming van Dongqiao, district Haishu. Als toonaangevend project van Conhen Environment heeft de installatie een dagelijkse verwerkingscapaciteit van 2.250 ton afval (uitgerust met 3 roosterovens van elk 750 ton per dag) en een jaarlijkse elektriciteitsproductiecapaciteit van ongeveer 290 miljoen kilowattuur, waarmee 3,34 miljoen mensen worden voorzien van elektriciteit. Het project, ontworpen door het Franse AIA Architecture & Engineering Consortium, werd voltooid en in gebruik genomen in juni 2017. De installatie heeft de Luban Award gewonnen, de hoogste onderscheiding in de Chinese bouwsector, en staat bekend als "China's mooiste afvalverbrandingsinstallatie" en de "Honingraatfabriek".

Panoramische toepassing vanU-glas

1. Schaal en materiaal

- **Toepassingsgebied**: Circa 13.000 vierkante meter, goed voor meer dan 80% van de gevel van het gebouw.

- **Hoofdtype**: MatU-vormig glas(doorschijnend), met transparanteU-vormig glasgebruikt in lokale gebieden.

- **Kleurencombinatie**: Helder kleurcontrast van rood en wit, met witte zeshoekige decoratieve blokken verspreid over de rode achtergrond.

2. Ontwerpinspiratie

- Het algehele ontwerp is gebaseerd op het "honingraat"-concept, geïnspireerd op het honingproductieproces van bijen.

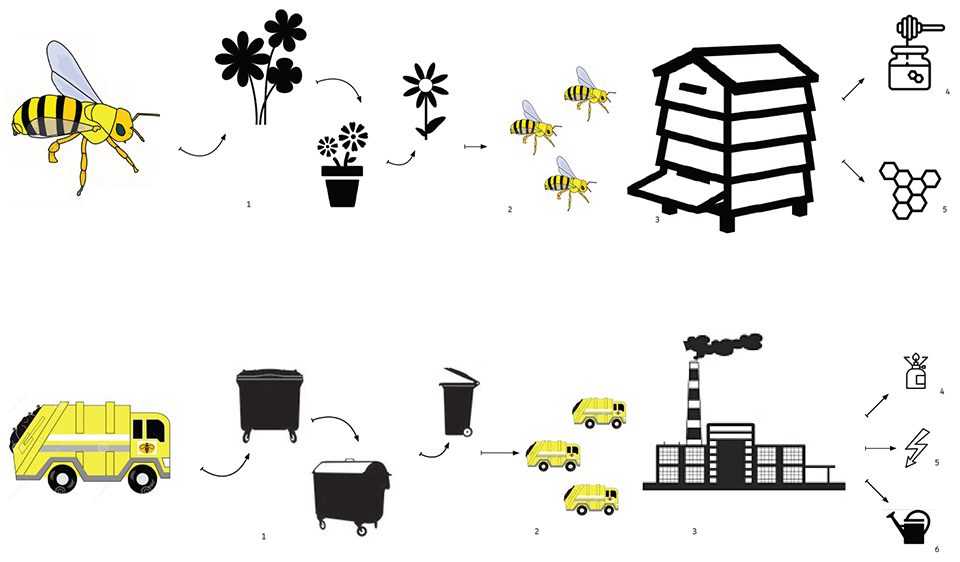

- De ontwerpers hebben op slimme wijze een metafoor bedacht: vuilniswagens→honingverzamelende bijen, afval→stuifmeel, verbrandingsinstallatie→honingraat en elektrische energie→Honing.

Dit "de-industrialisatie"-ontwerp heeft met succes het negatieve imago van traditionele afvalverbrandingsinstallaties weggenomen en een modern landmark gecreëerd dat industriële esthetiek combineert met een artistieke uitstraling.

3. Ruimtelijke verdeling

- **Hoofdgebouw**: In het lagere gedeelte (waaronder administratieve kantoren, tentoonstellingsruimtes, enz.) is een groot oppervlak van mat U-vormig glas gebruikt.

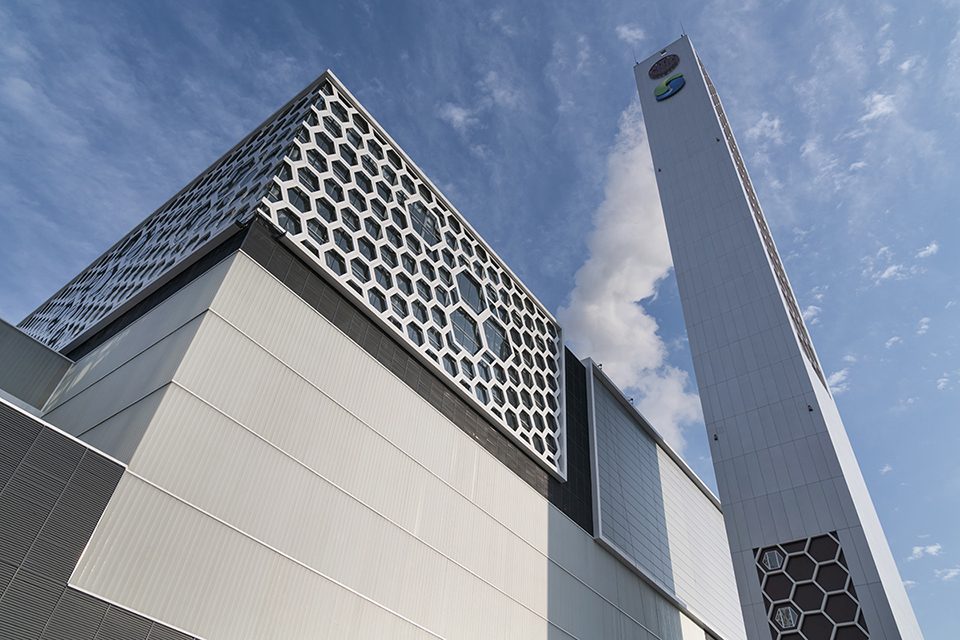

- **Rookgaszuiveringszone**: Het bovenste gedeelte is voorzien van een transparante glazen afdekking met een metalen honingraatstructuur, wat zorgt voor een lichte en transparante uitstraling.

- **Functionele zonering**: De grootte van de honingraatstructuren is aangepast aan de interne functionele ruimtes. Grote honingraatstructuren worden aan de buitenkant van het losgebied voor vrachtwagens, de centrale controlekamer, de machinekamer en het museum gebruikt om de herkenbaarheid te vergroten.

Ontwerpdetails en innovatieve toepassingen

1. Honingraatgevelsysteem

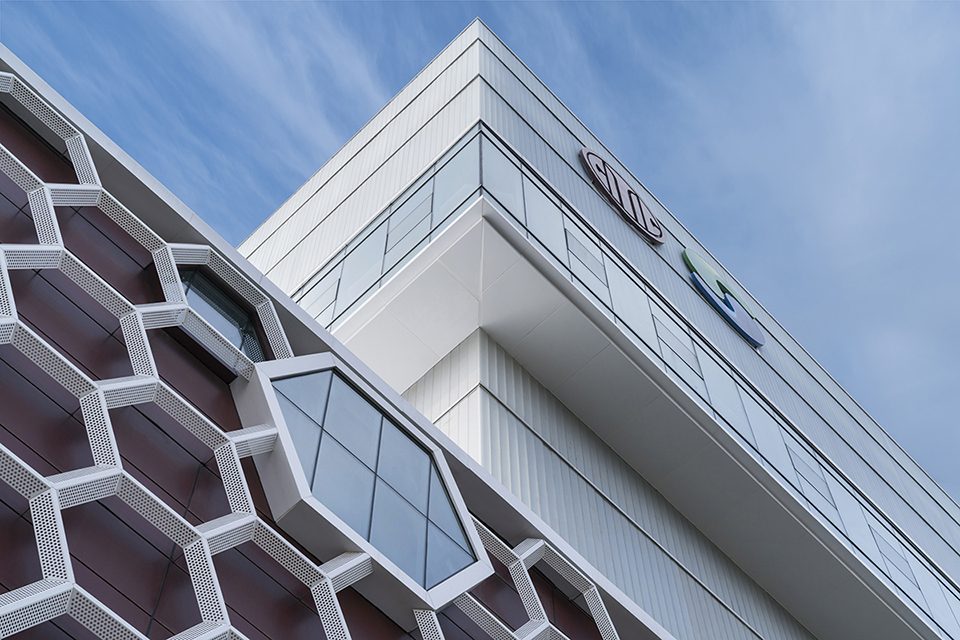

- **Dubbellaagse structuur**: De buitenste laag bestaat uit geperforeerde aluminium panelen en de binnenste laag uit U-vormig glas, waardoor een gelaagd licht- en schaduweffect ontstaat.

- **Hexagonale elementen**: Rode en witte hexagonale decoratieve blokken zijn gelijkmatig verdeeld, wat het visuele ritme versterkt en een uniek honingraatvormig licht- en schaduwspel creëert in het zonlicht.

- **Functionele respons**: De grootte van de honingraatstructuren varieert afhankelijk van de interne functies, waardoor aan de verlichtingsbehoeften wordt voldaan en tegelijkertijd functionele zones worden gecreëerd.

2. Kunst van licht en schaduw

- **Effect overdag**: Zonlicht dringt door het U-vormige glas, waardoor er zacht, diffuus licht binnenshuis ontstaat en het benauwende gevoel in industriële ruimtes verdwijnt.

- **Nachtverlichting**: De binnenverlichting van het gebouw schijnt door het matglazen U-vormige glas, waardoor een warm "lantaarn"-effect ontstaat en de kilte van industriële gebouwen wordt verzacht.

- **Dynamische veranderingen**: Naarmate de lichtinval verandert, vertoont het U-vormige glasoppervlak een rijk, vloeiend spel van licht en schaduw, waardoor het gebouw een esthetische aantrekkingskracht krijgt die in de loop van de tijd verandert.

3. Integratie van functie en esthetiek

- **"De-industrialisatie"**: Door de lichte textuur en artistieke bewerking van het U-vormige glas wordt het traditionele beeld van afvalverbrandingsinstallaties volledig getransformeerd, waardoor de installatie een kunstwerk wordt dat harmonieus samengaat met de omringende groene bergen en het water.

- **Ruimtelijke transparantie**: De hoge lichtdoorlatendheid van U-glas zorgt ervoor dat de binnenruimte van het gebouw open en licht oogt, waardoor het gevoel van opsluiting afneemt en de werkomgeving verbetert.

- **Milieusymboliek**: Het doorschijnende U-vormige glas is als een "sluier", een metafoor voor de transformatie van het oorspronkelijk "onaantrekkelijke" afvalverwerkingsproces naar de productie van schone elektrische energie.

Technologische innovaties in de toepassing van U-glas

1. Innovatie in vliesgevelsystemen

- Er is gekozen voor een constructie met meerdere holtes, waarbij de winddrukbestendigheid is verhoogd tot 5,0 kPa, waardoor de constructie beter bestand is tegen tyfoons in kustgebieden.

- Dankzij het speciale voegontwerp kan het U-glas verticaal, schuin of in een boogvorm worden geplaatst, waardoor de honingraatstructuur perfect tot zijn recht komt.

2. Coördinatie met andere materialen

- **Coördinatie met metalen honingraatstructuur**: U-vormig glas dient als binnenlaag voor lichtinval en privacy, terwijl de geperforeerde aluminium buitenpanelen fungeren als zonwering en decoratieve elementen. De combinatie hiervan creëert een modern en ritmisch geveleffect.

- **Coördinatie met zware bamboematerialen**: In bepaalde gebieden wordt U-vormig glas gecombineerd met zware bamboeroosters om de toegankelijkheid van het gebouw te vergroten en de industriële uitstraling verder te verminderen.

Toepassingswaarde en impact op de industrie

1. Maatschappelijke waarde

Het heeft met succes het "NIMBY-effect" (Not In My Backyard, oftewel: niet in mijn achtertuin) van afvalverbrandingsinstallaties overwonnen en is een educatieve basis voor het milieu geworden, die openstaat voor het publiek om het onschadelijke verwerkingsproces van afval te demonstreren.

Het gebouw zelf is een visitekaartje van de stad geworden en versterkt de publieke perceptie van de infrastructuur voor milieubescherming.

2. Leiderschap in de sector

Het bedrijf heeft een voortrekkersrol gespeeld in het “artistieke” ontwerp van afvalverbrandingsinstallaties en wordt door de industrie erkend als een innovatieve praktijk die “uniek is in China en ongeëvenaard in het buitenland”.

- Het ontwerpconcept is breed geaccepteerd en bevordert de transformatie van de infrastructuur voor milieubescherming naar "ecologisch verantwoorde en maatschappelijk aanvaardbare" modellen.

3. Technologische demonstratie

- De succesvolle toepassing van U-glas in grootschalige industriële gebouwen biedt een voorbeeld voor de bevordering van energiebesparende en milieuvriendelijke materialen in de zware industrie.

- Het innovatieve vliesgevelsysteem biedt een referentieoplossing en bouwstandaard voor vergelijkbare projecten.

Conclusie

De toepassing van U-vormig glas in de afvalverbrandingsinstallatie van Ningbo Yinzhou is niet alleen een materiaalinnovatie, maar ook een revolutie in de esthetiek van industriële architectuur. Door de perfecte combinatie van 13.000 vierkante meter U-vormig glas en een honingraatstructuur is deze installatie – ooit een faciliteit voor de verwerking van stedelijk ‘metabolisch afval’ – getransformeerd tot een kunstwerk. Het is een dubbele metafoor van ‘verval omzetten in magie’: niet alleen de omzetting van afval in energie, maar ook de verheffing van een industrieel gebouw tot een cultureel monument.
